Van nút- Plug valve

Plug Valve hay còn gọi là van nút vì cửa van có hình dạng giống cái nút chai hình trụ hoặc hình côn, giữa nút được làm rỗng để dẫn môi chất đi qua, Van nút có cấu tạo và nguyên lí đơn giản, nhưng lại đạt hiệu năng cao, bền bỉ và hầu như không rò rỉ.

Van nút được sử dụng nhiều trong các ngành hóa chất, xăng dầu, gas, dược phẩm và thực phẩm. Van Nêm thường không được dùng cho mục đích điều tiết dòng chảy vì khi nó ở vị trí điều tiết thì cửa van sẽ bị mài mòn không đồng đều

Thiết kế và chủng loại:

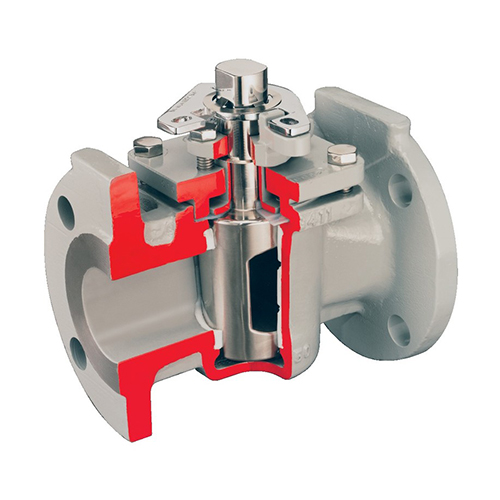

Van nút có cấu tạo tương đối đơn giản bao gồm:

• Thân van
• Nút van: được đục lỗ theo nhu cầu để dẫn lưu chất
• Cơ cấu đóng mở: Có thể dùng tay gạt hoặc điều khiển khí nén Actuator

Van nút cũng có thể được chế tạo có nhiều cửa. Các van nhiều cửa thường được dùng như một thiết bị phân chia dòng chảy. Khi vặn tay quay một góc 90º thì sẽ làm thay đổi hướng dòng chảy. Đối với mục đích thay đổi hướng dòng chảy thì van nhiều cửa có thể thay thế cho nhiều van cửa.

Kích thước van: 1/2″ ~ 24″

Cấp áp lực: ANSI Class 150,300,600

Kết nối: Hàn hoặc mặt bích

Vật liệu: Thân van thường được làm bằng vật liệu chịu ăn mòn CF3, CF3M, CF8, CF8M

Vận hành:

• Bằng tay
• Hộp số
• Điều khiển bằng khí nén: sử dụng bộ điều khiển khí nén (pneumatic actuator).
• Điều khiển điện: sử dụng động cơ điện (electric actuator)
• Điều khiển bằng thủy lực: sử dụng bộ điều khiển thủy lực (hydraulic actuator)

Ưu điểm:

• Việc đóng mở kín hoàn toàn, kết cấu plug và sleeve giúp van không bị rò rỉ.
• Trong quá trình đóng mở không tích trữ lưu chất dẫn đến hư hỏng mặt chính xác
• Thiết kế đơn giản, độ bền cao.
• Có thể chia nhiều ngã để nâng cao hiệu quả sử dụng.

Nhược điểm:

• Do bề mặt tiếp xúc giữa Plug va Body là dạng nút, nên bề mặt tiếp xúc rộng, ma sát lớn dẫn đến cần dùng nhiều lực để điều khiển.
• Giá thành cao
