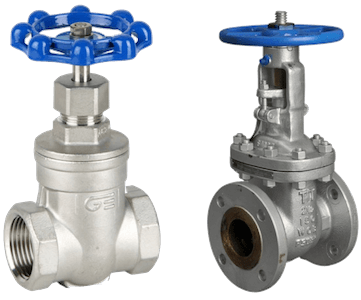

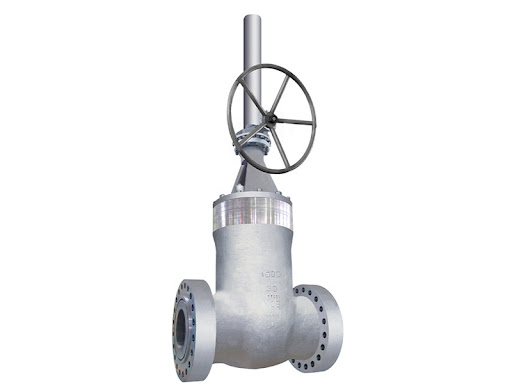

Van cổng-Gate valve

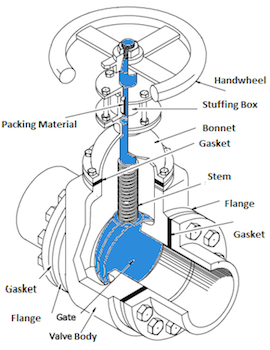

Tên gọi nói lên cấu tạo của van, đóng mở bằng cách nâng (hoặc hạ) đĩa van ra khỏi đường dẫn môi chất. Trục van chuyển động tịnh tiến để đóng mở van.

Van cổng thường có thời gian đóng mở chậm hơn so với van quay 1/4 (van bướm, van bi) do đó thường sử dụng trong các vị trí vận hành không thường xuyên. Van cổng chỉ nên ở vị trí đóng/ mở hoàn toàn, không nên sử dụng để điều chỉnh môi chất.

Thiết kế:

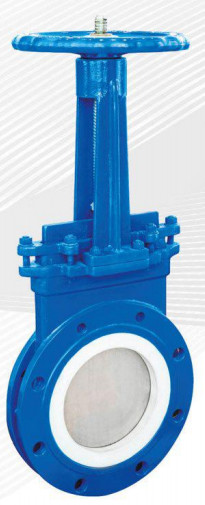

• Van dao (knife gate)
• Cửa trượt (slide gate)

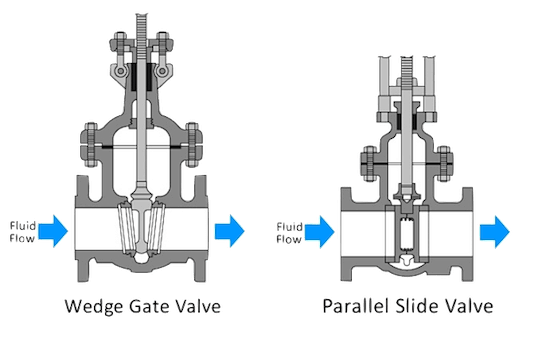

• Dạng nêm (wedge gate)
• Hai đĩa song song (parallel slide)

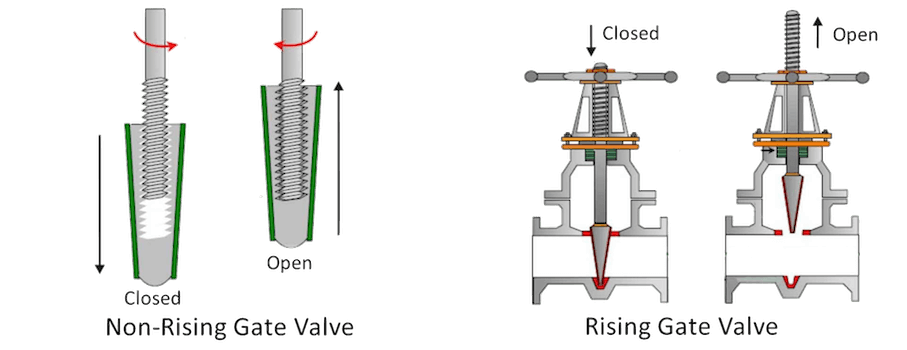

• Kiểu trục tịnh tiến (rising stem)
• Kiểu trục không tịnh tiến (non-rising stem)
• Dạng chụp van bắt ren ( screw bonnet)

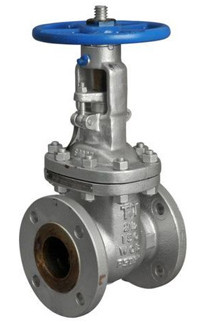

• Dạng chụp van bắt bu lông (bolted bonnet)

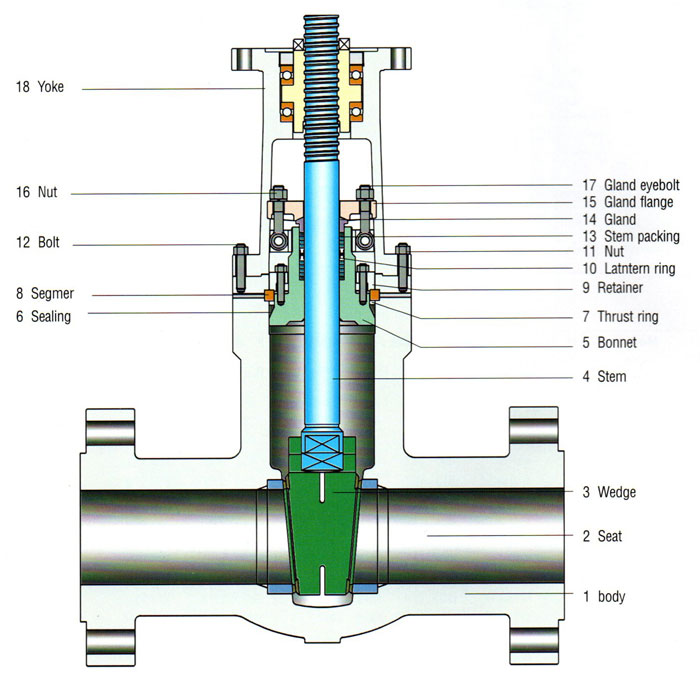

• Dạng chụp với phần làm kín bằng áp suất hệ thống (pressure seal bonnet)

Kích thước van: Từ DN50 – DN500

Pressure rating: Class 150 – 2500

Kết nối: Mặt bích, ren, hàn

Vận hành:

• Bằng tay

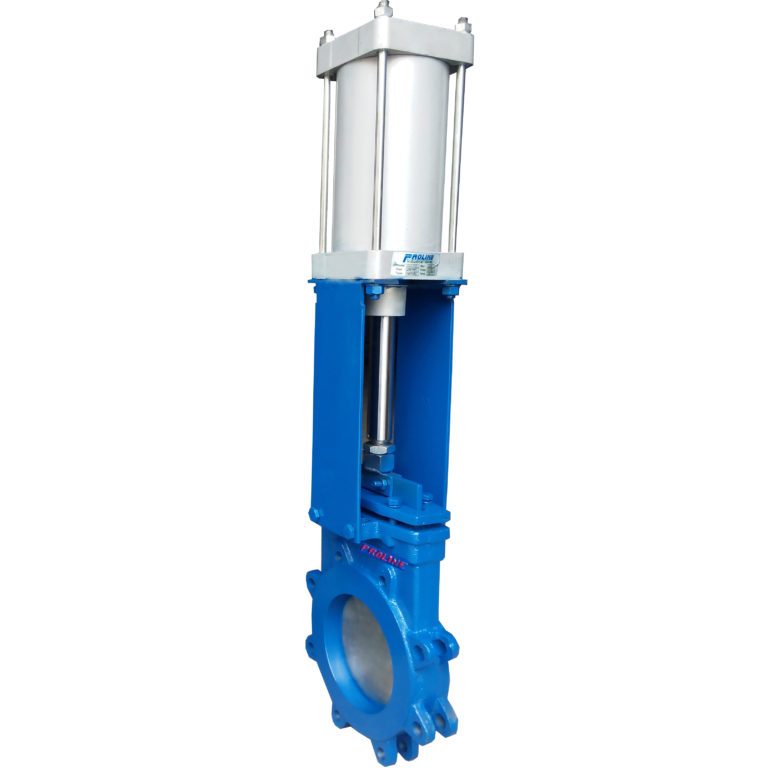

• Bộ điều khiển khí nén

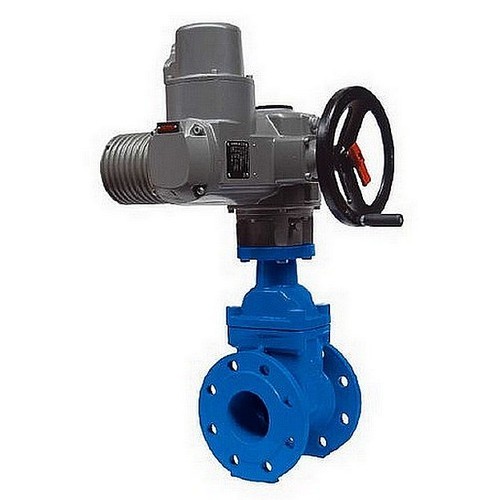

• Bộ điều khiển điện
• Bộ điều khiển thủy lực

Ưu điểm:

1. Cấu trúc đơn giản, dễ bảo trì và vận hành
2. Độ kín rất tốt, ma sát thấp giữa các bề mặt làm kín và tuổi thọ lâu dài.
3. Rẻ hơn van bi với cùng kích cỡ và tiêu chuẩn

Ứng dụng: Rất rộng rãi trong các ngành từ dân dụng đến công nghiệp nặng: Ngành nước, thủy điện, nhiệt điện, hóa chất, dầu khí, khai mỏ…

Vật liệu: rất đa dạng, dựa vào từng ứng dụng, loại môi chất, điều kiện làm việc để lựa chọn vật liệu phù hợp (gang, thép thường, thép không gỉ, thép hợp kim
